La mano realiza principalmente dos funciones; la prensión y el tacto, las cuales permiten al hombre convertir ideas en formas, la mano otorga además expresión a las palabras, tal es el caso del escultor o el sordomudo. El sentido del tacto desarrolla totalmente la capacidad de la mano, sin éste nos sería imposible medir la fuerza prensora. Es importante mencionar que el dedo pulgar representa el miembro más importante de la mano, sin éste la capacidad de la mano se reduce hasta en un 40 por ciento.

Los principales tipos de prensión de la mano son de suma importancia, ya que la prótesis deberá ser diseñada para cumplirlos. A continuación se muestran cuatro formas básicas de prensión de la mano, que combinadas cumplen con todos los movimientos realizados por ésta, los cuales son: prensión en pinza fina con la punta de los dedos, prensión en puño, gruesa o en superficie, prensión en gancho y prensión en llave.

Figura 4. Formas básicas de prensión de la mano

La mano de Canterbury [Dunlop, 2003] utiliza eslabones mecánicos movidos directamente para actuar los dedos en forma similar a la mano humana. El movimiento directo de los eslabones se utiliza para reducir los problemas que presentan otros diseños de manos. Cada dedo de esta mano tiene 2.25 grados de libertad, la parte fraccionaria se debe al mecanismo para extender los dedos que es compartido por cuatro dedos. Los motores de corriente directa tienen una reducción por engranes 16:1, su tamaño es de 65 mm de largo y 12 mm. de diámetro.

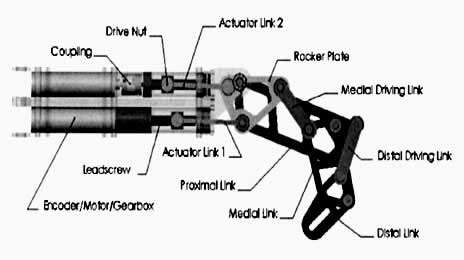

Figura 5. Mano de Canterbury que utiliza eslabones mecánicos movidos directamente

Los dedos cuentan con sensores de presión en cada articulación y en la punta de los dedos, lo que hace que cada dedo tenga cuatro sensores de presión, dos motores de corriente directa, dos encoders y un sensor de efecto Hall. El pulgar tiene solo un motor y tres sensores de fuerza, mientras que la palma tiene las funciones de abrir todos los dedos y la rotación del pulgar, lo cual implica dos motores, dos encoders, dos sensores de efecto Hall y tres sensores de fuerza. Todo esto da un total de 91 cables, por lo que se requirió un sistema de control distribuido utilizando un PsoC de Semiconductores Cypress. Este microprocesador actualmente solo es capaz de controlar la posición y velocidad, mientras que la cinemática y comandos complejos se calculan en una computadora.

El manipulador desarrollado en la Universidad de Reading, Inglaterra [Harris, Kyberd, 2003] propone el uso de cables Bowden (chicotes) dirigidos a cada unión como el medio para actuar los dos dedos de los que consta. Este diseño simplifica el control de la mano al eliminar el acoplamiento entre juntas y permite la traslación directa y precisa entre las juntas y los motores que mueven los cables. La cinemática de los dedos se simula con mayor precisión al permitir dos grados de libertad con el mismo centro de rotación en el nudillo más grande de la mano. Esta mano incluye sensores en las yemas de los dedos para incrementar la precisión en la sujeción.

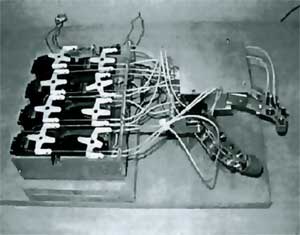

Figura 6. Manipulador construido en la Universidad de Reading

El manipulador antropomórfico teleoperado (MAT) diseñado en el departamento de ingeniería mecatrónica de la Facultad de Ingeniería de la U.N.A.M. cuenta con trece grados de libertad, de los cuales cuatro están en el pulgar y tres en cada uno de sus otros tres dedos. Esta mano fue diseñada específicamente para teleoperación, pero los principios utilizados se pueden extender al diseño de prótesis. La actuación de cada uno de los grados de libertad se realiza por medio de cables que funcionan como tendones, conectados a servomotores que no están montados sobre la mano, sino en un banco de actuadores. Para la instrumentación de este manipulador se utilizó un control PID.

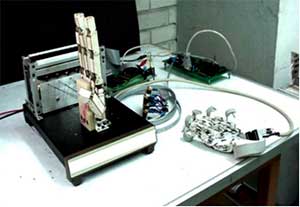

Figura 7. Manipulador antropomórfico teleoperado
